Le but du projet est de monter une source RF pour la bidouille au labo … couvrant les bandes amateurs jusqu’au 23cm au moins (pour le moment je n’expérimente pas au dessus).

Specifications:

• Couvertures 3Mhz à 1.5Ghz
• Selecteur de bande 35/50/145/435/1240.
• Step 10M/1M/100k/10k/6.25k.
• Internal modulator 1/30khz.
• Mod DSB de 1 à 1500Mhz, et NBFM de 35 à 1500Mhz
• Sortie ajustable de ~-60dbm à ~0dbm.

• Base de temps OCXO 10Mhz.
• Filtre anti harmonic 4 bands.

Synthé:

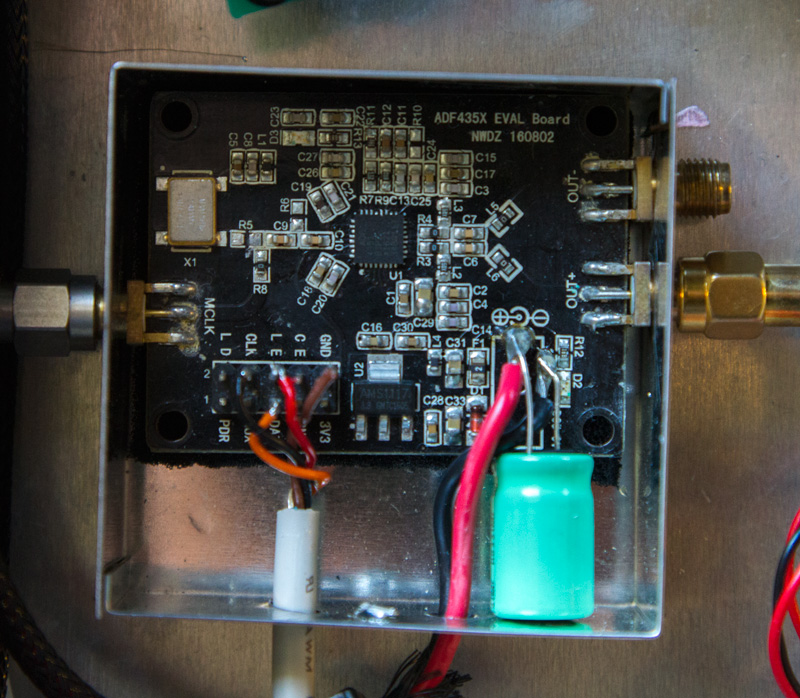

Nous emploierons pour base un synthétiseur, ADF4351 (35Mhhz to 4000Mhz).













Référence:

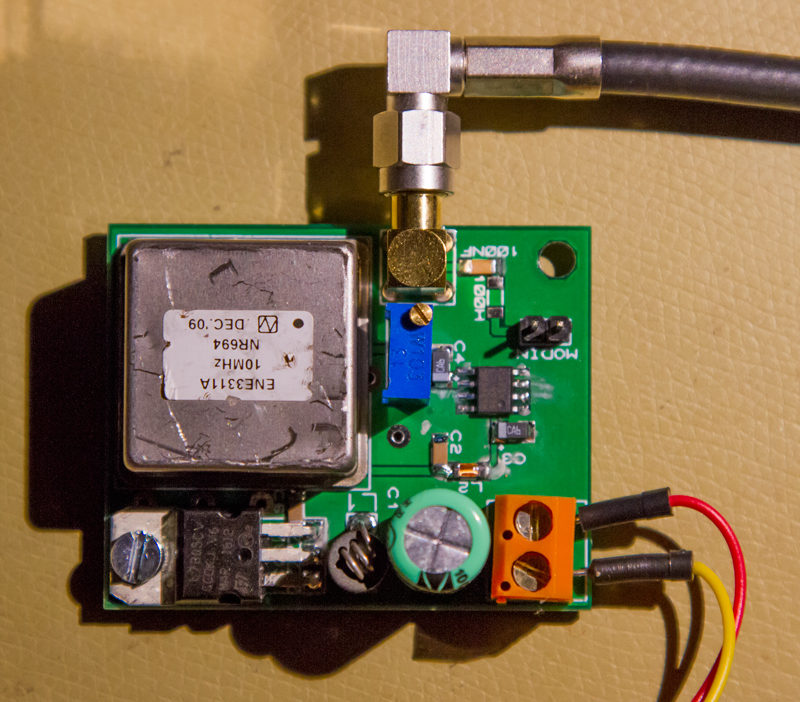

La référence de base 25mhz de la carte supportant l’ADF4351 à été remplacer par un OCXO à 10Mhz.

Download PCB













MCU:

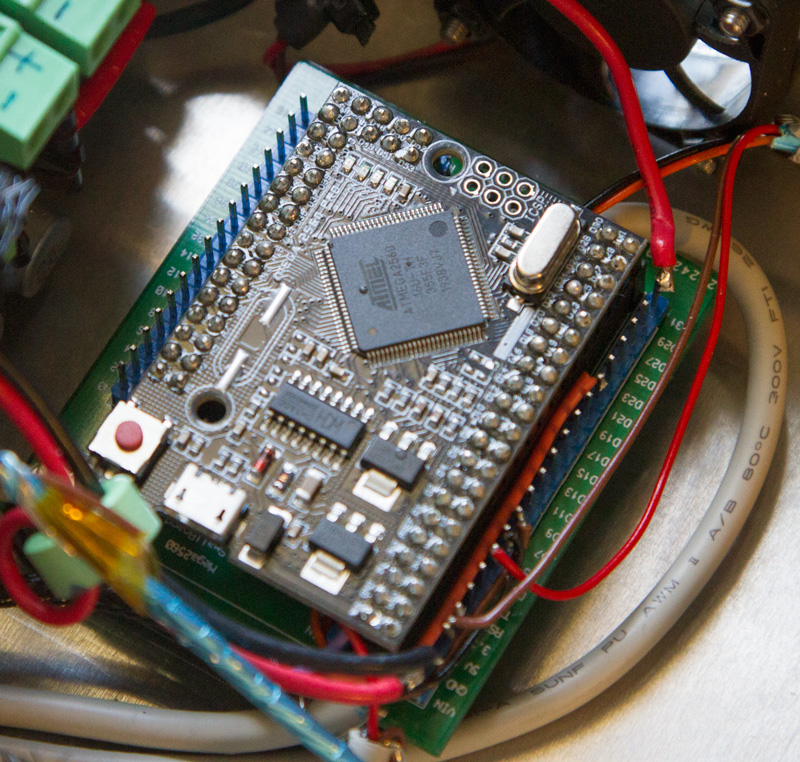

Le MCU choisi est Arduino MEGA , pour sa rapidité mais surtout pour le nombres d’entrée/sortie disponible.















Affichage:

L’affichage sera sur un LCD 4×20, piloté en I2C.

IHM:

Il Supporte l’ecran LCD, les 4 boutons poussoirs, STEP/BAND/MOD/RF on/Off, l’encodeur rotatif.

Controle du niveau de sortie:

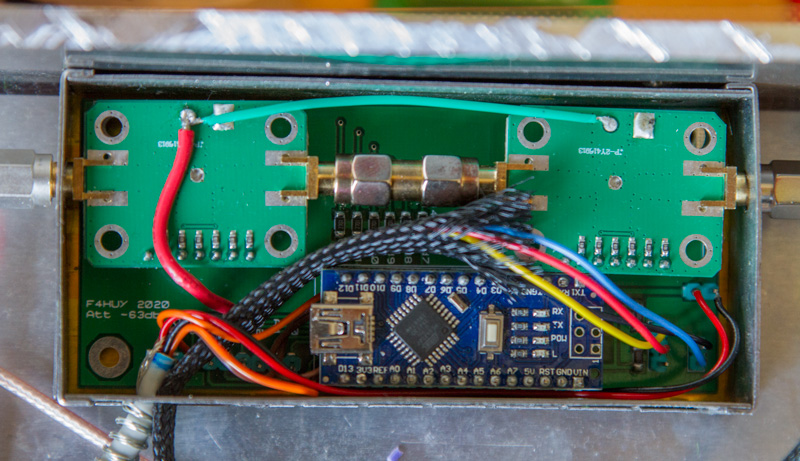

Le niveau de sortie est contrôlé par deux PE4302 monté en série, nous pourrons donc attendre -60dbm en sortie.

Download PCB + Sketch









Mesure du niveau de sortie:

Il sera mesuré par un ADL5513, compensation température corrigé par MCP4725

Dispo chez SV1AFN

Modulation NBM/DSB:

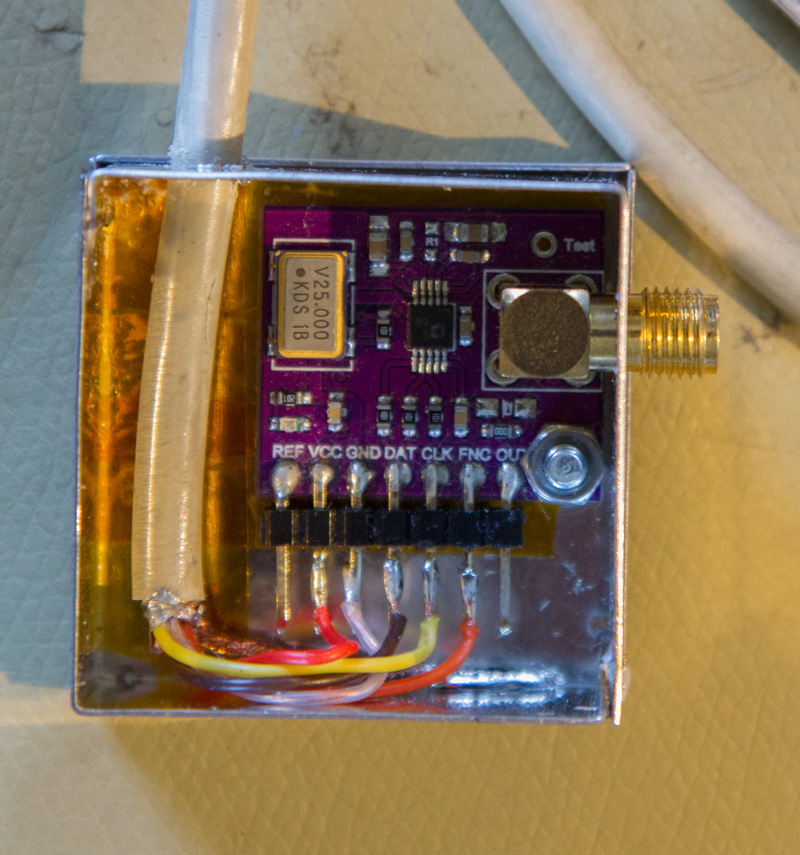

Un petit gené AD9833 injectera une modulation (pilotable) sur la référence, dans le but de faire de la NBFM ou de la DSB via un mélangeur.

PCB du répartiteur NBFM/DSB

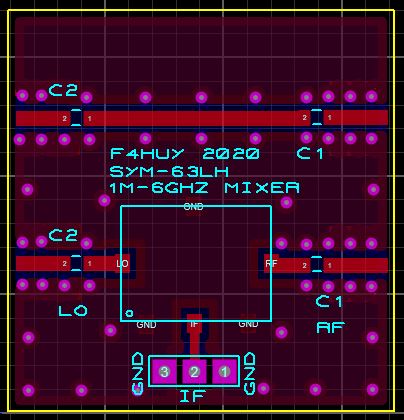

Un mélangeur SYM63LH+, assurera la modulation DSB.

PCB















Géné HF:

#En cours de développement …

Filtre Harmonic:

#En cours de développement …

Autres fichiers:

– Interface SPI (pcb)

– Switch RF de sortie HMC849A

– PCB Carte distribution alimentation

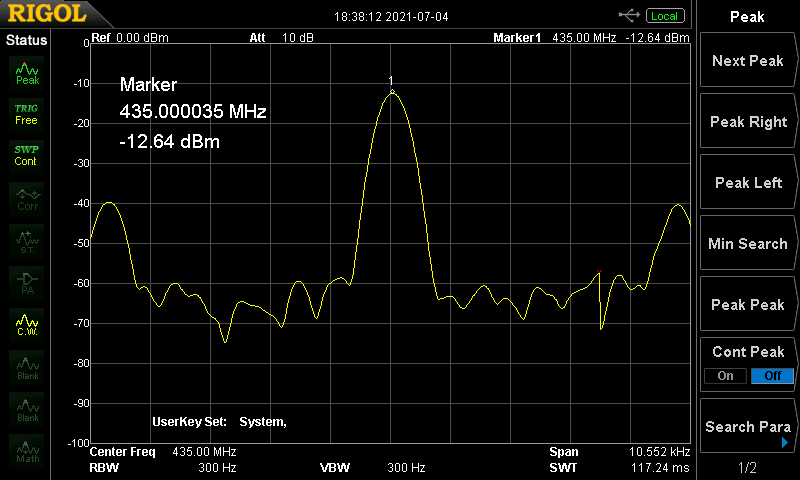

Pictures:

Liens:

Related ADF4351 project
