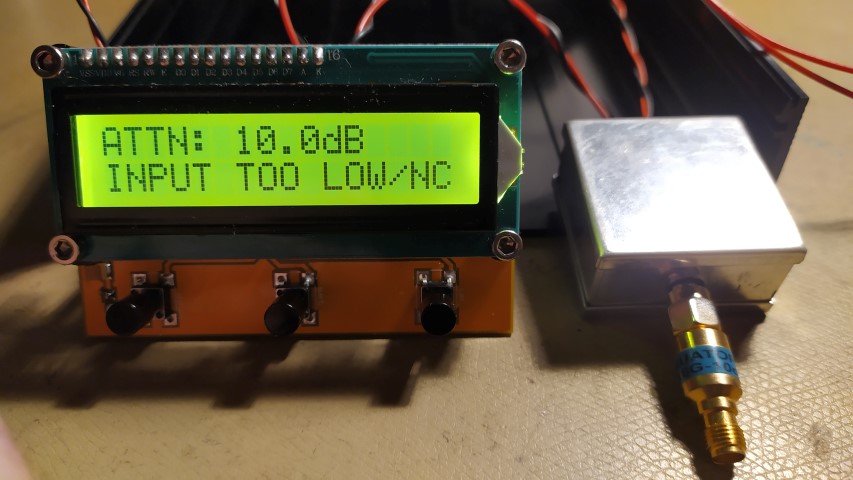

Mon fréquencemètre actuel (modele OZ2CPu ) étant arrivé à sa limite d’utilisation,  j’ai décidé de construire un nouveau modèle pouvant mesurer jusqu’à 10ghz, grâce à l’utilisation d’un AD8317.

Il y’a bien la réalisation de pa0rwe mais les points de calibration ne sont que de 8, mon choix s’est donc porté l’article d’elektor  qui lui offre 20 points de calibration, je ferais donc la calibration sur les bandes amateurs. La dynamique de mesure va de -55 à 0dbm.

J’y est adjoint une alimentation secteur sur filtre, et redessiné les PCB a partir des schémas d’elektor pour y inclure le tout dans un boitier aluminium. (Les pcb d’elektor sont disponible a la vente)

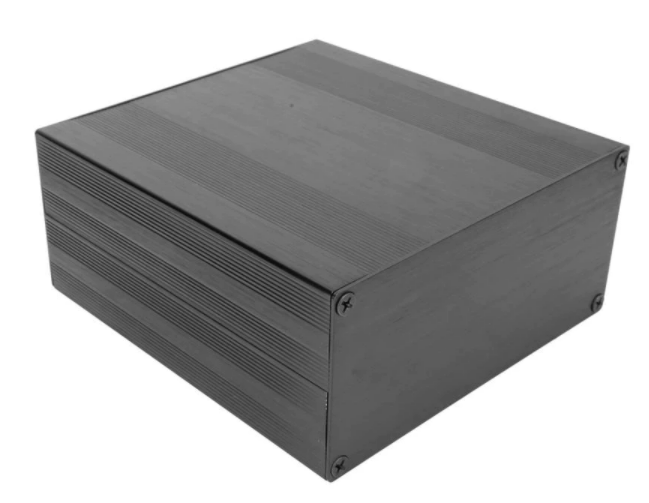

Le boitier (68x145x200 voir aliexpress), GERBER Pcb, les schémas, et sketch Arduino sont disponible sur le site officiel d’Elektor.

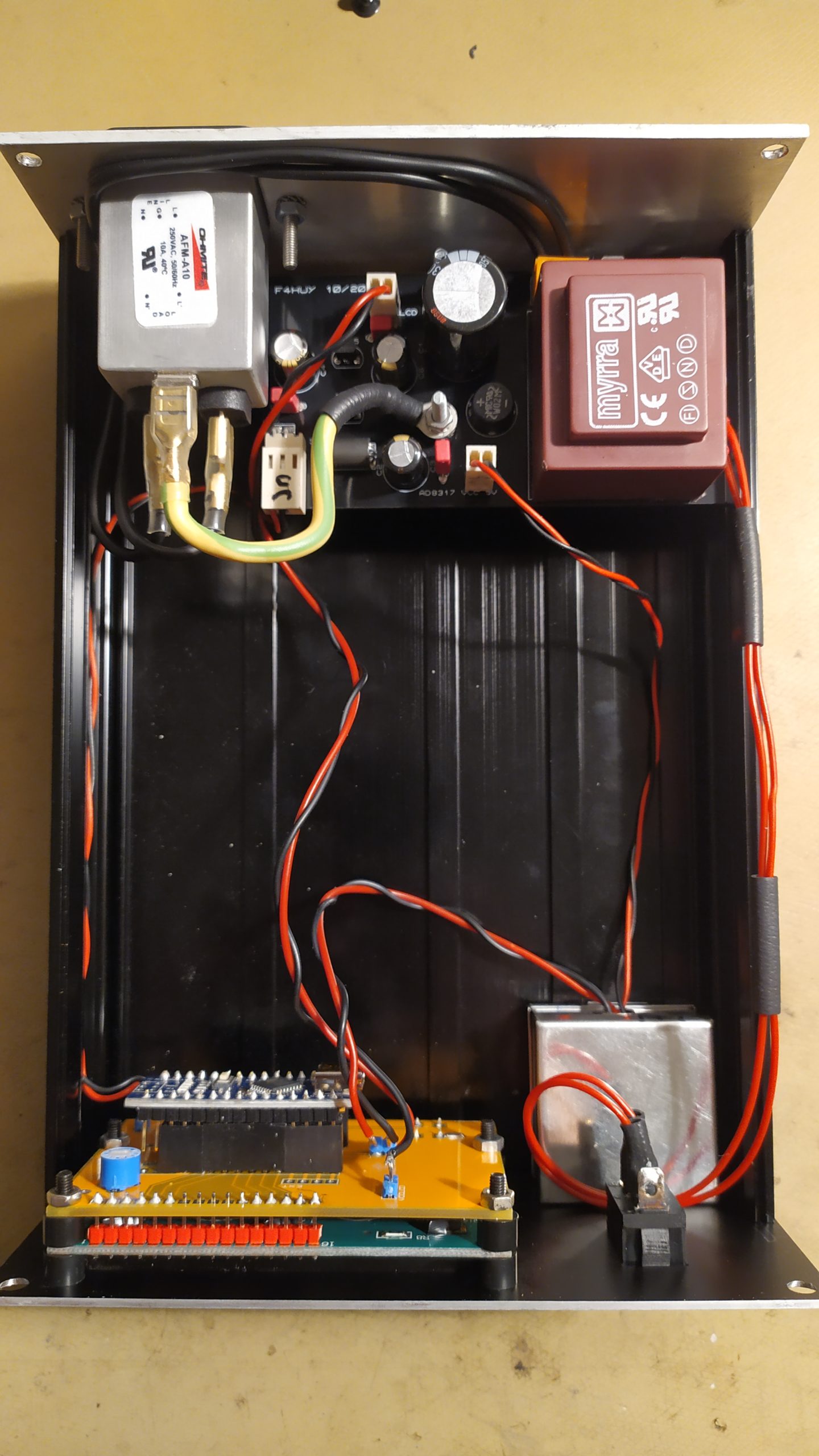

en cours de construction …

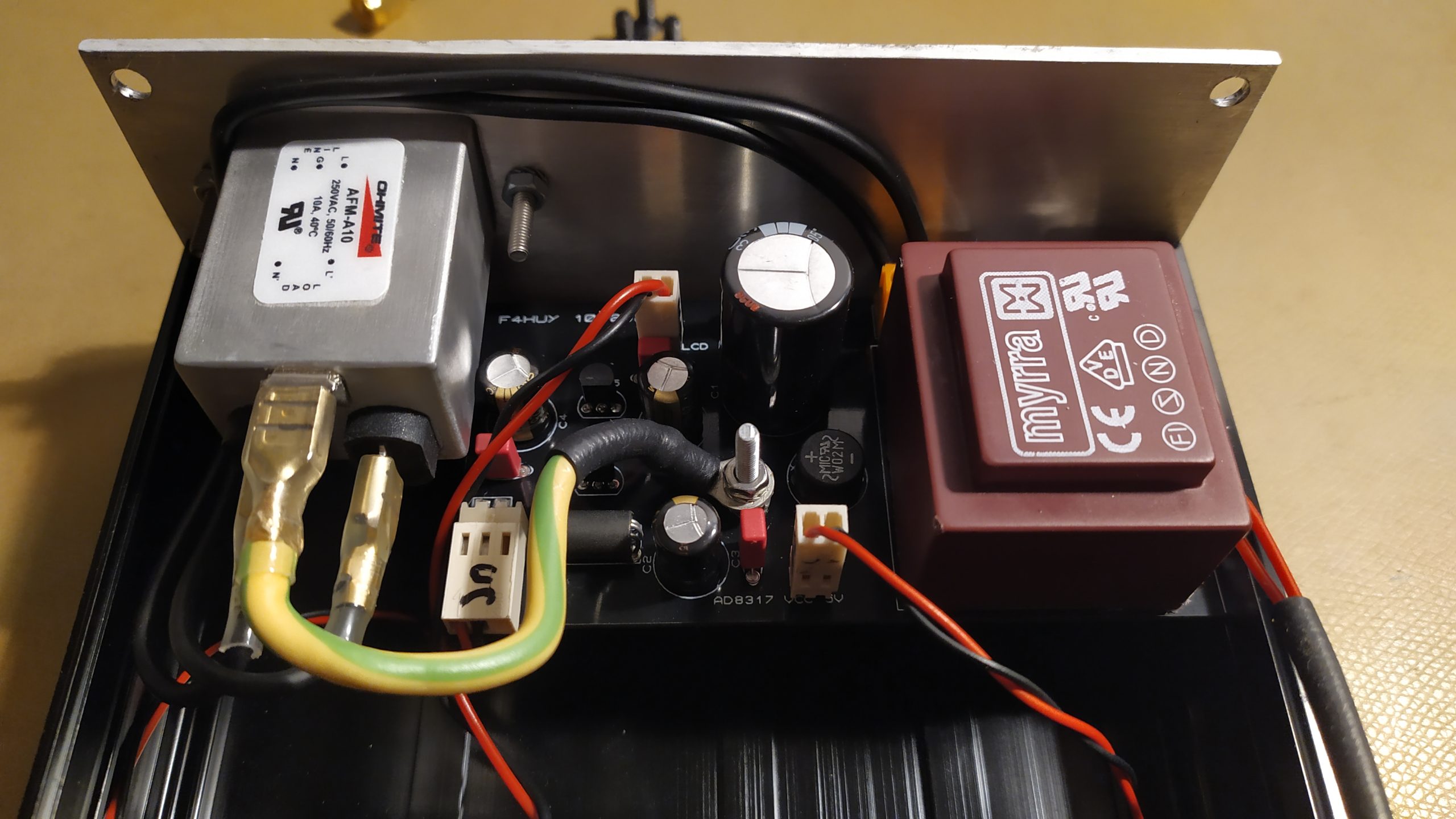

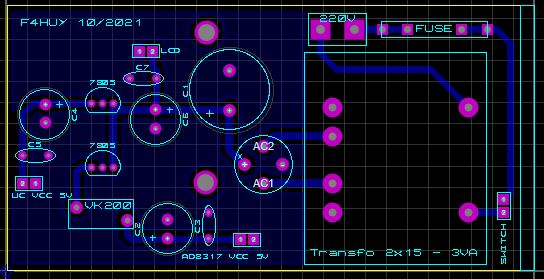

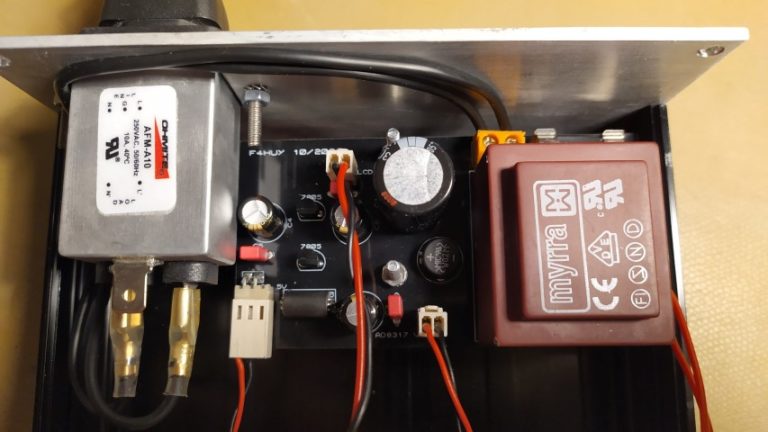

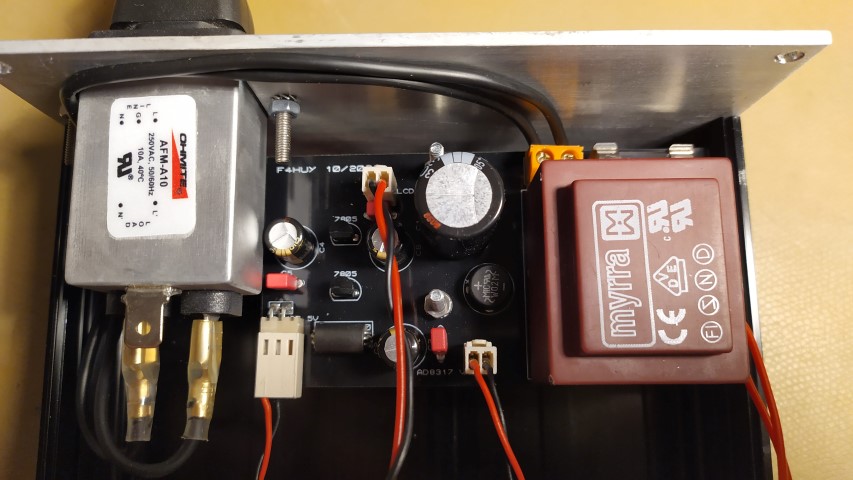

Ci-dessus, le filtre secteur, et la carte alimentation, transformateur 2×15/3Va.

Pour limiter le bruit, les lignes sont séparées, deux régulateurs 78L05, un dédié à l’alimentation de l’Arduino et l’autre pour l’AD8317, la troisième sortie étant réservé a l’éclairage du LCD, un MIC5205 se charge de délivré du 4v.

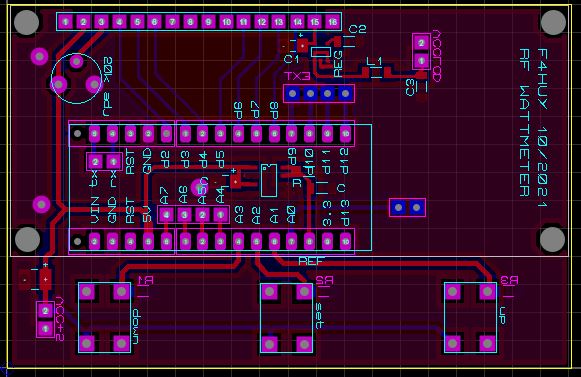

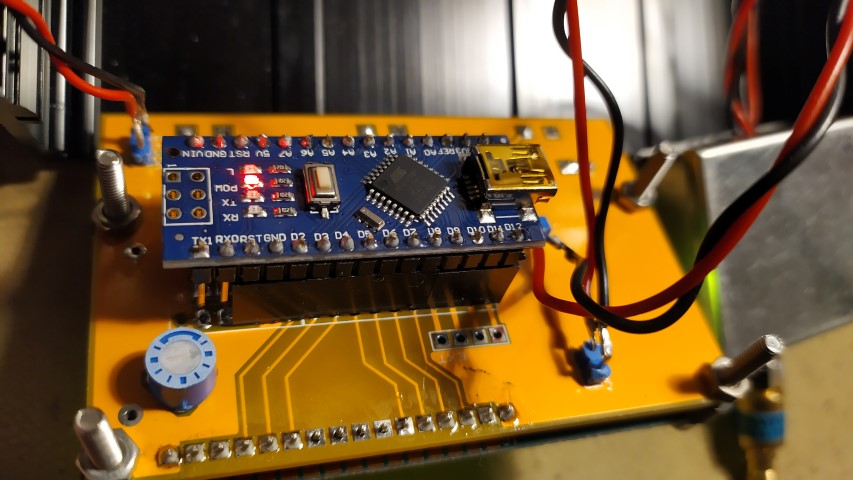

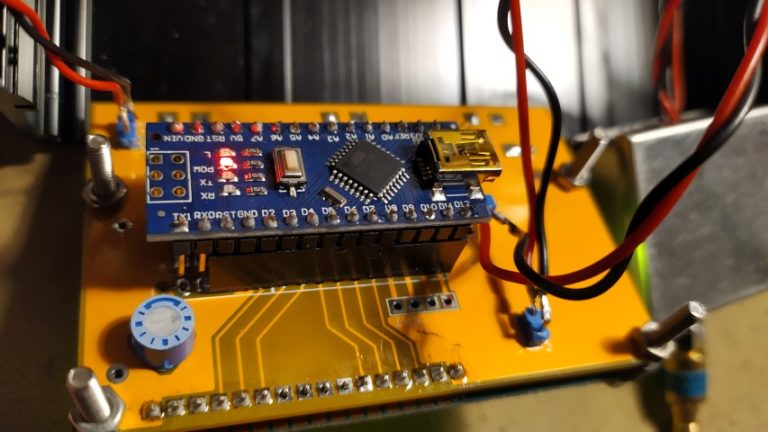

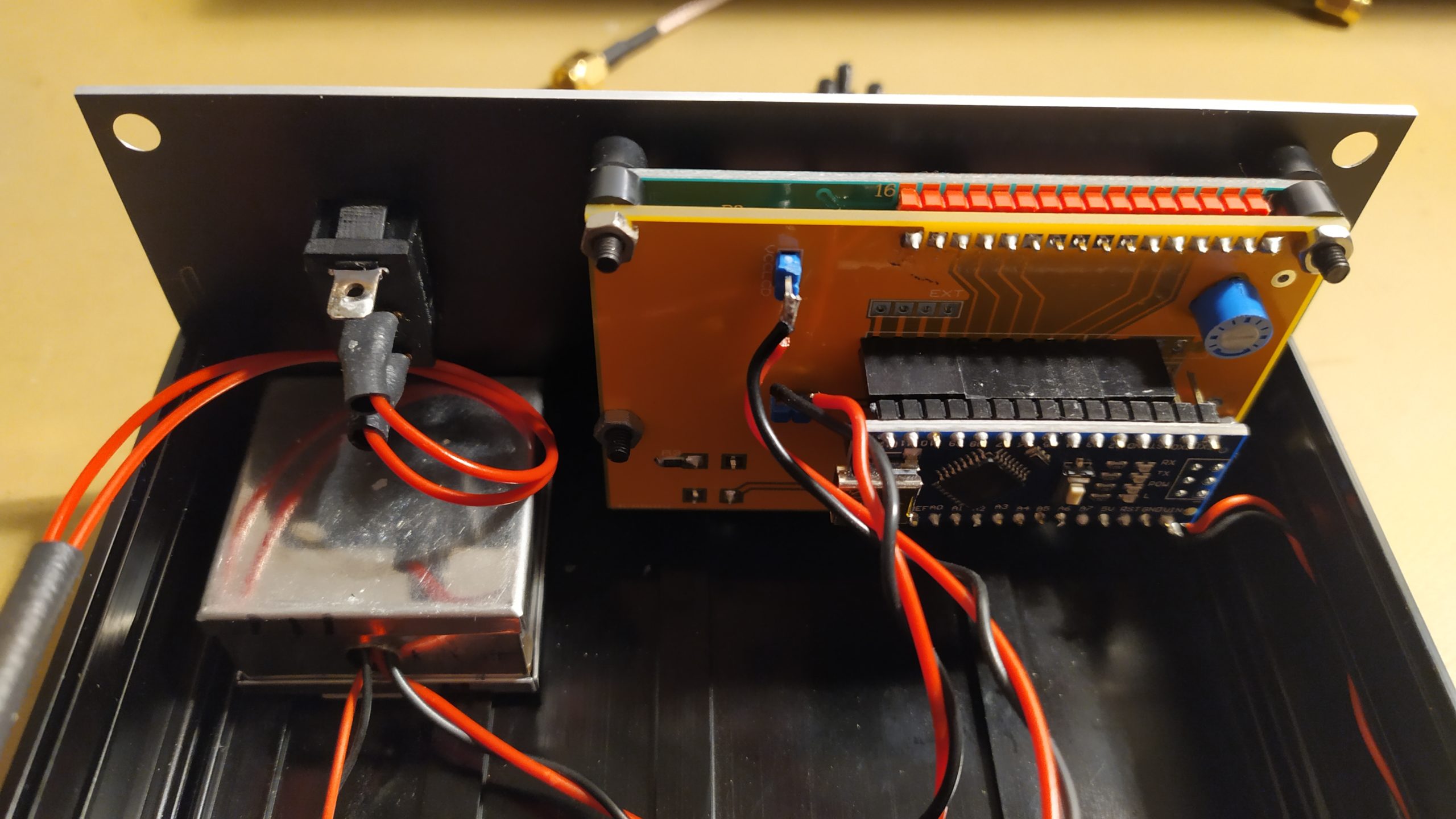

Ci dessus, la carte principale supportant également l’afficheur LCD 2×16, en haut a droite un régulateur 4v pour le rétroéclairage, dessous l’Arduino Nano, la référence de tension externe (2.048v) MCP1501, en bas les trois boutons poussoirs.

Cout:

PCBWay votre offre 5€ pour vos premier PCB

Boitier  20€ env sur Aliexpress
