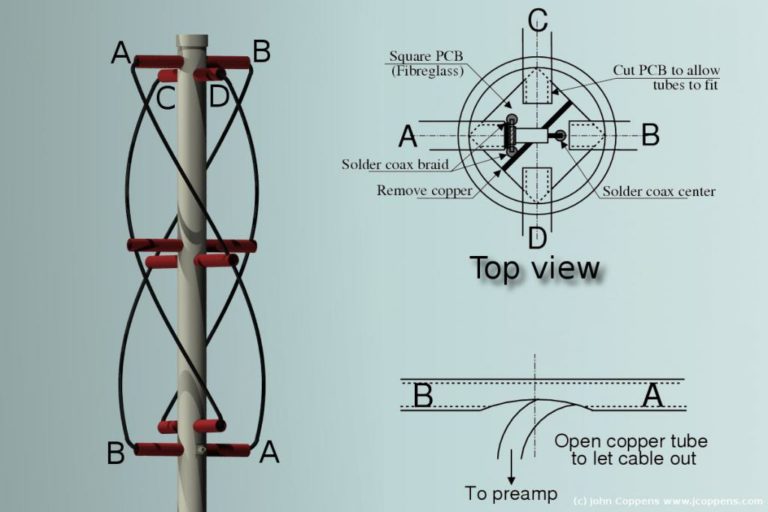

Afin d’accompagner ma station SatNogs d’une antenne digne de ce nom, j’ai réaliser deux prototypes d’antennes QFH, la première en tube laiton de 4mm, la deuxième tout alu, tout le matériel se trouve en magasin de bricolage, pour ma part c’est essentiellement de la récupération. Elles sont dédiés a l’UHF, donc taillée pour la bande amateur satellite 437Mhz. Les cotes sont calculés via la page de John Coppens ON6JC/LW3HAZ

Il ne reste qu’a leur adjoindre un filtre pass-bande centré sur 437, et un préampli faible bruit.

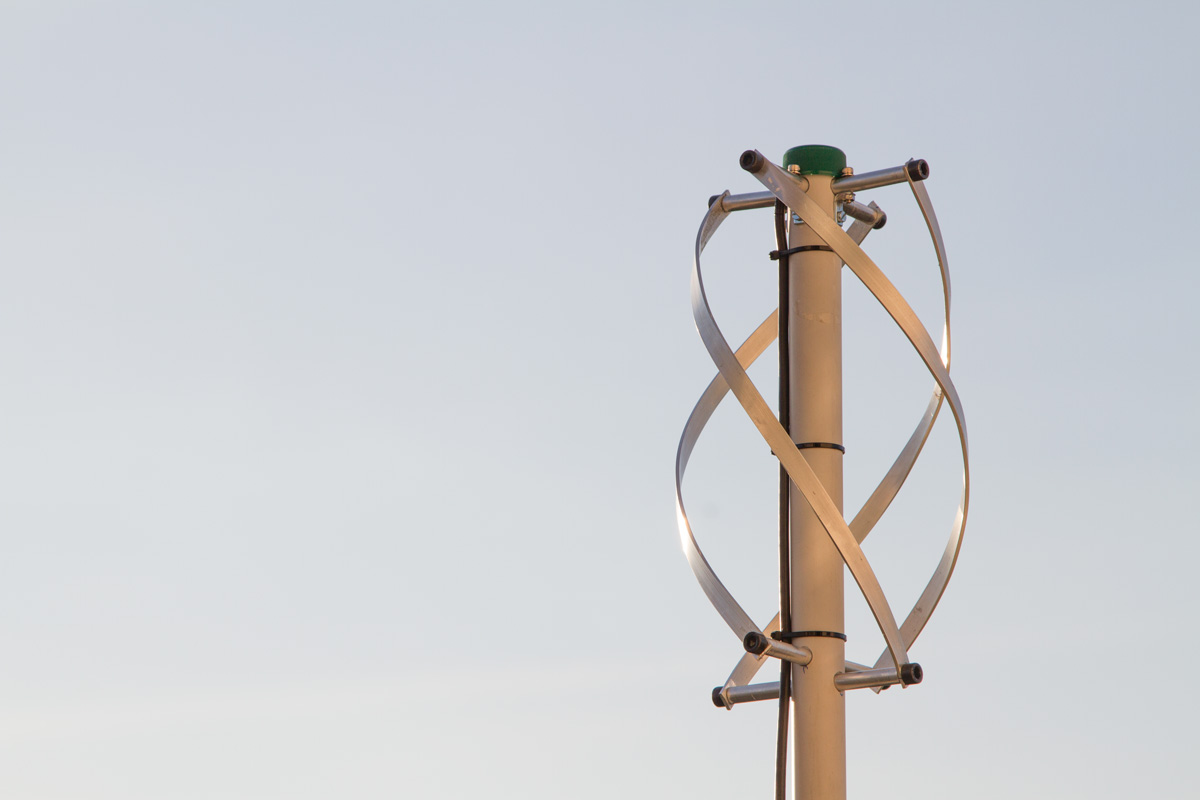

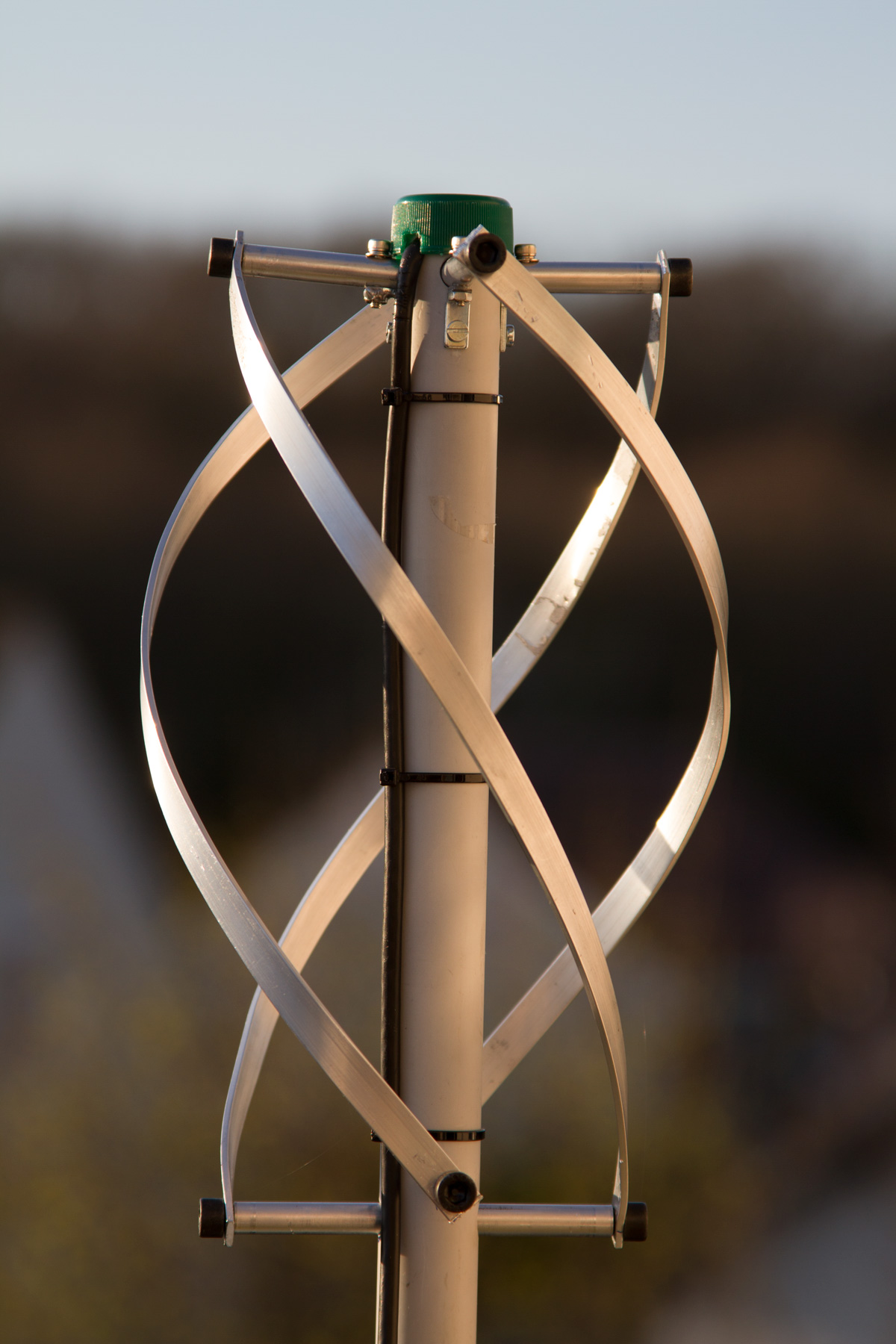

L’antenne alu ci dessus, résonne a -20db@441mhz pour une impédance proche des 48ohms grâce au balun, constitué de 4/5 tours de coaxial autour du tube.

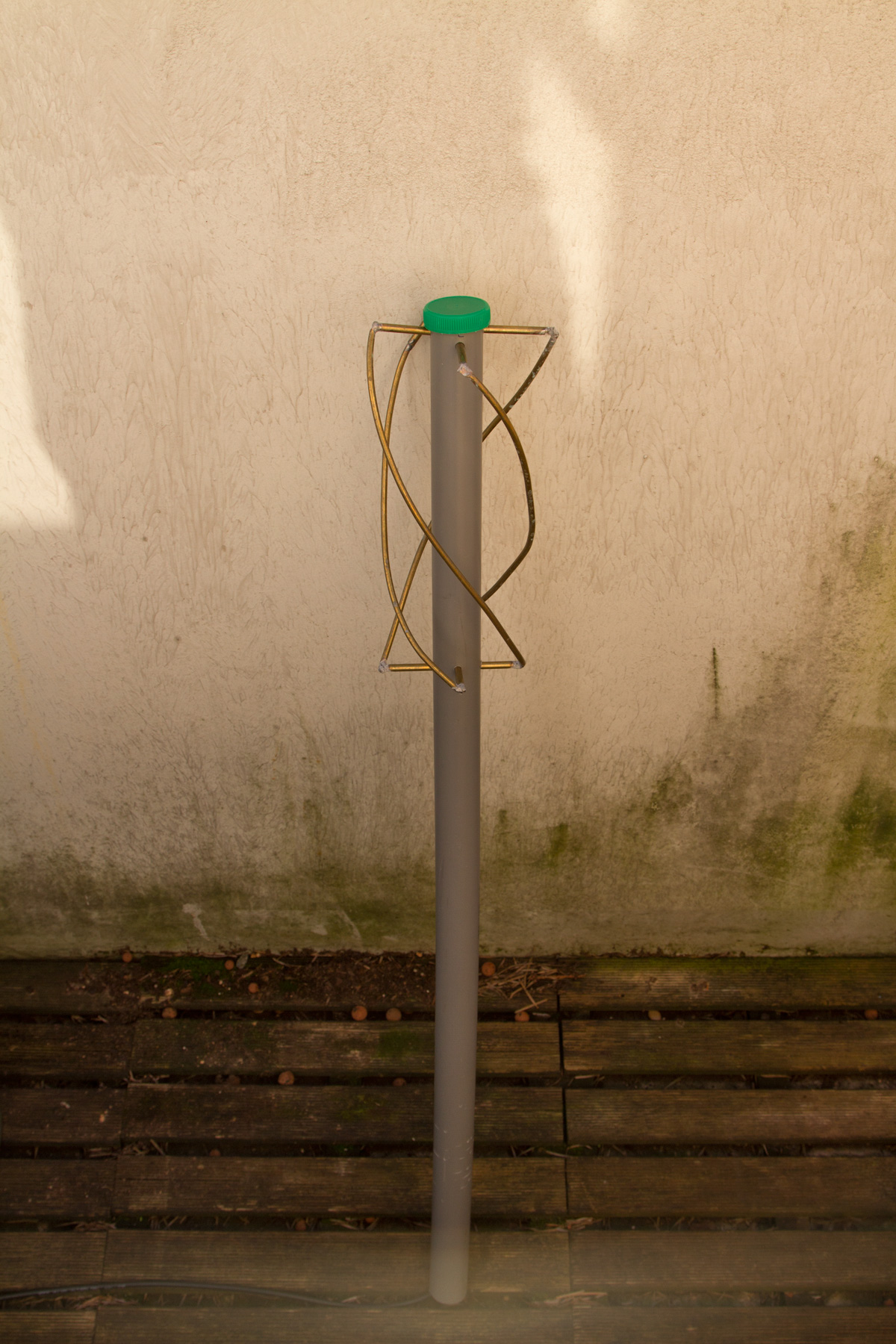

L’antenne fil de laiton ci dessus, résonne a -17db@423mhz pour une impédance de 40ohms env.
