PA UHF a base de MHW2905
Un petit ampli UHF basé sur un module hybride MHW2905.
Ce module proviens d’un vieux GSM Matra, du milieu des années 90, trouvé dans les encombrants sur un trottoir, a l’origine destiné a fonctionné sur le réseau SFR de l’époque, il est donc optimisé pour la bande 890/915Mhz.

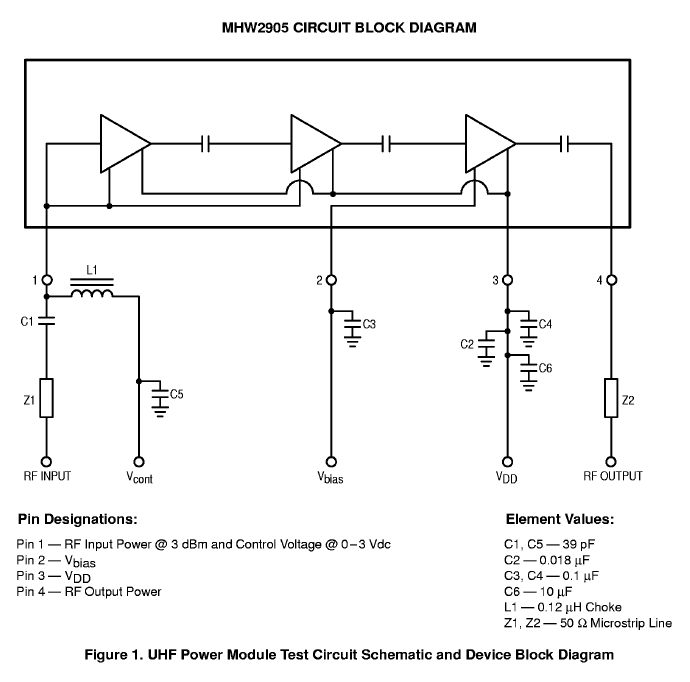

La datasheet nous annonce 3.2W en sortie pour 3dbm en entrée, un gain de 32db, la particularité est qu’il dispose en plus d’une pin Vbias, d’une pin Vcont qui permet de faire varié la puissance de sortie via les deux premier étages d’entrées.

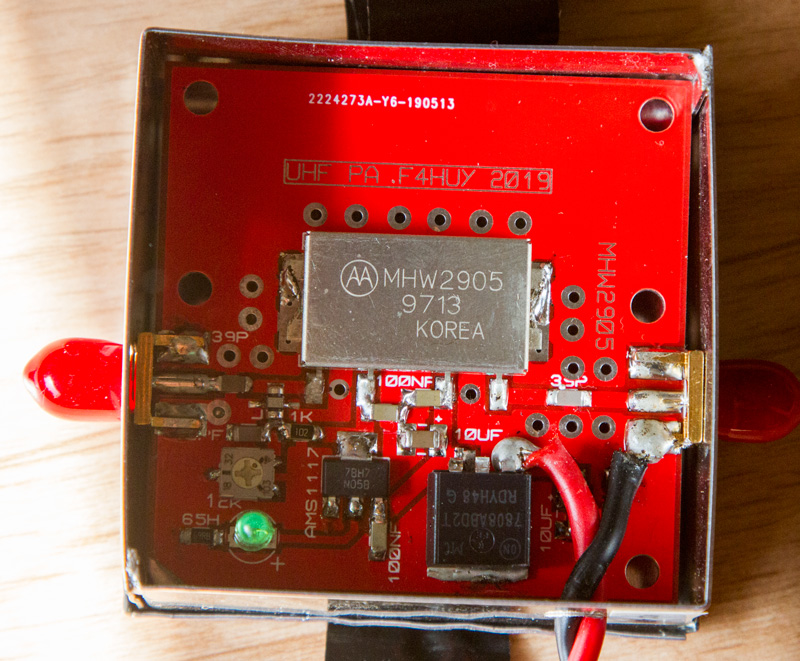

Un 7808 se charge d’alimenter le module sur Vdd, un AMS1117, alimente la pin Vbias en 3.3v, enfin un diviseur resistif ajustable alimente la pin d’entrée, un condensateur de 40pf bloquera la composante cc.
Je n’ai fais que des tests a 500mhz pour le moment, et il me semble asser nerveux, a suivre …
Bonsoir.
Tombé par hasard sur cette page !
Pour info, c’est un produit sur lequel j’ai travaillé à Motorola…Il y a bien longtemps…
J’ai peur que pour bien descendre à 430 MHz (par ex), il faille le modifier un peu en interne, même si les modules Motorola avait effectivement la réputation de « bien descendre »…et de « mal monter » ! Pour le 1296 MHz, hum, ouverture obligatoire, et encore, pas sûr, on avait bien « sué » avec la techno LDMOS (de l’époque) pour fonctionner normalement à 900 MHz.
Pour info toujours, j’ai un stock d’un petit millier de pièces dans un de mes tiroirs ;o)
Cordiales 73’s de F1RHR
