Un ptit montage qui vous rendra bien des services dans votre labo, testeur de quartz monté a base de fond de tiroirs…

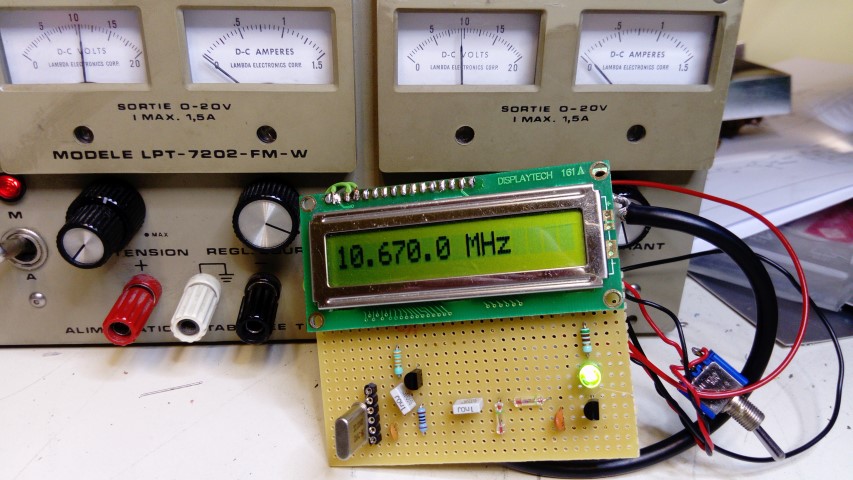

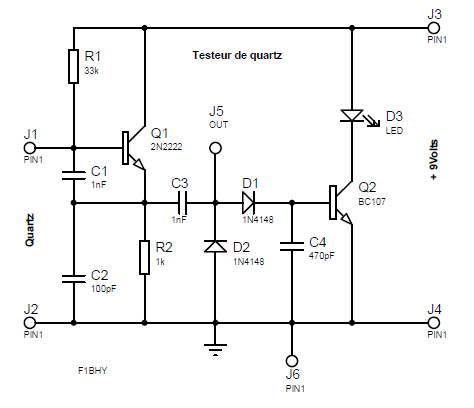

Le schema de base est de F3XY, diffusé a mainte reprise … c’est tout simplement un oscillateur type colpitts, vous pouvez prendre des 2N2222, ou autre NPN du même genre. Pour les diodes du redresseur, des germanium OA85 dans mon cas, mais des 1N4148 peuvent suffirent … Vous pouvez tester des quartz de 1 à 100Mhz. J’y est personnellement ajouter un fréquencemètre non utiliser qui trainai au fond d’une boite, un FP50 de F6BQU/F5RDH. Ce qui permet des mesures jusqu’à environ 25mhz.
