Après avoir fait l’acquisition du pcb a Seigy, la petite demo en live de F4GOH m’ayant convaincu, place au montage de ce VNA basé sur Arduino + DDS. Je reprend les caractéristiques de la page du site de F4GOH.

Ce VNA HF est une adaptation du schéma décrit sur le site russe de RA4NAL.

(http://ra4nal.qrz.ru/vna.shtml) avec des améliorations au niveau périphérique hardware et logiciel.

Caractéristiques :

• HF : 1 MHz à 60MHz
• Analyse en Réflexion et transmission
• Utilise le logiciel Jvna de DL2SBA
• Mode « Standalone »
• Afficheur LCD 4×20
• Mode Bluetooth avec Blue VNA
• Navigation dans le menu par encoder rotatif
• Cout 50€ hors module bluetooth

Le VNA est basé sur les circuits suivants :

• Arduino NANO
• Module ad9851
• Ad8302

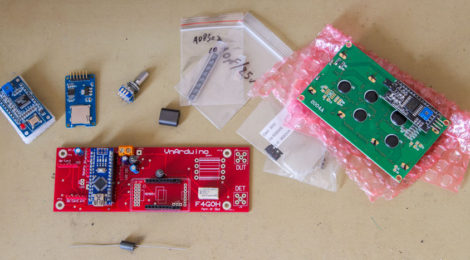

Montage en cours!…

10/06

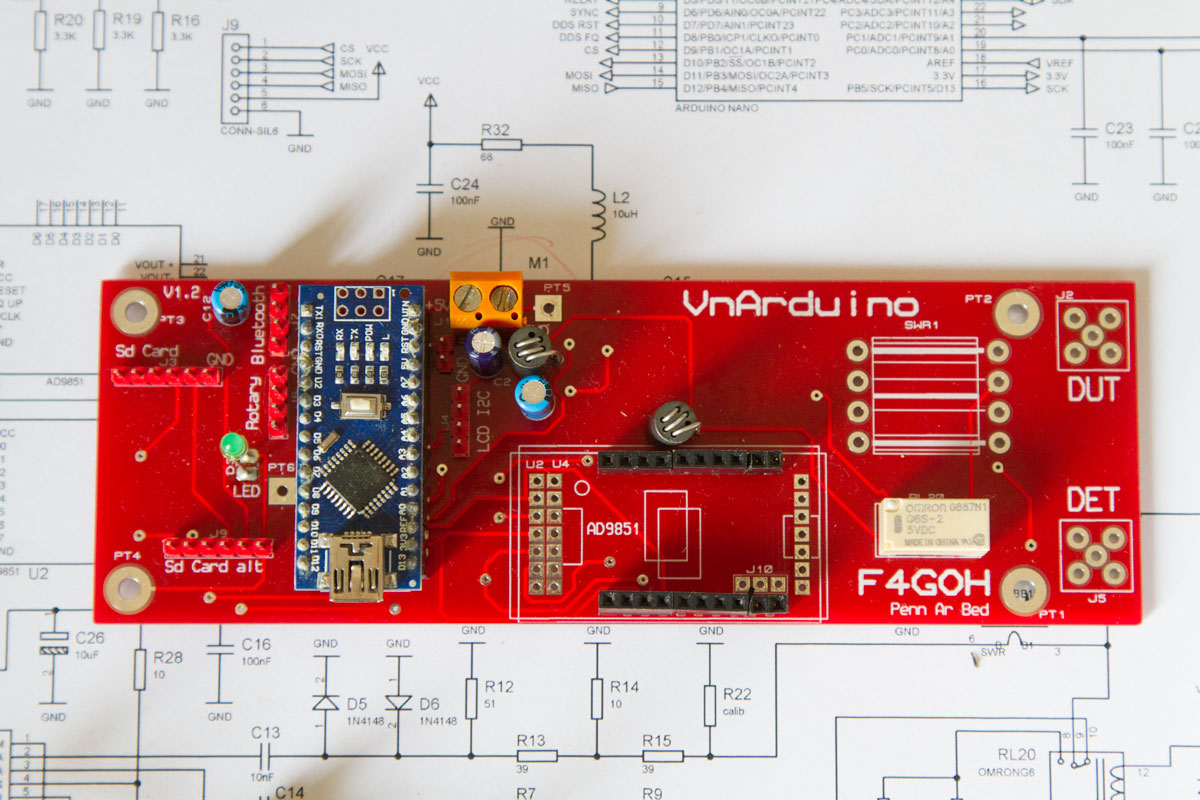

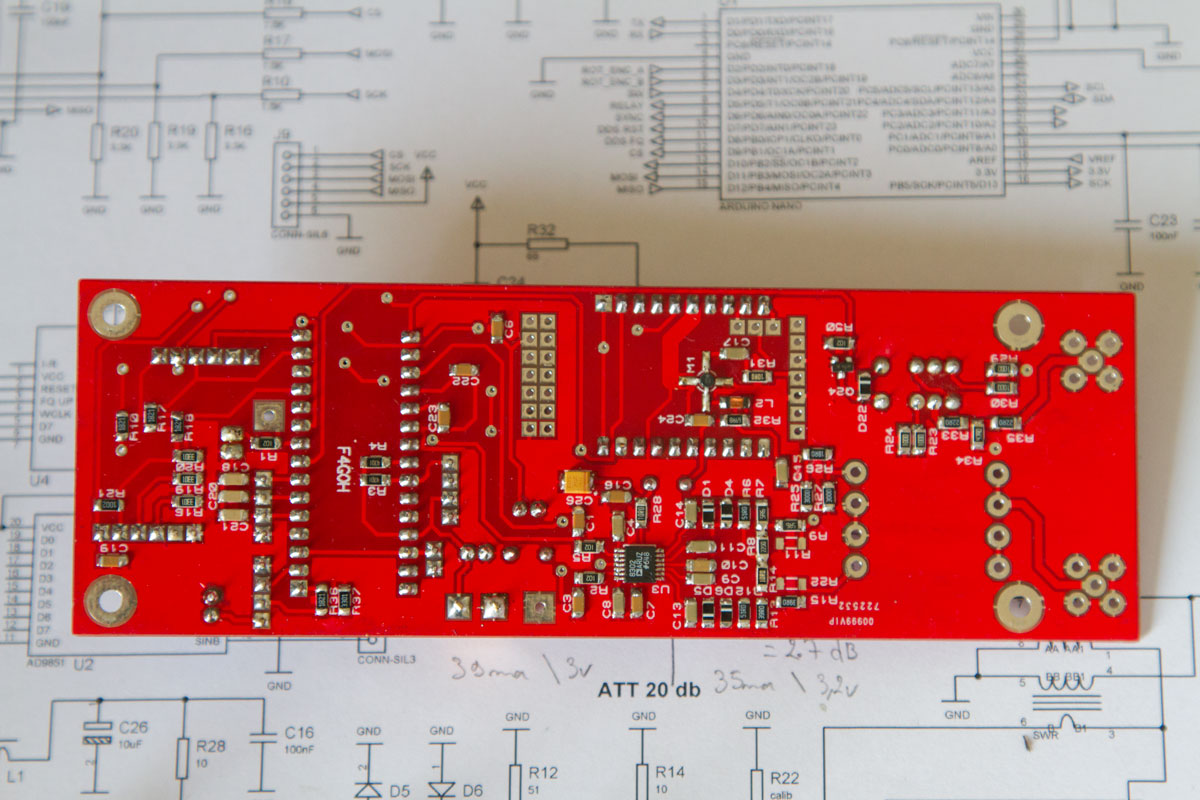

Ca progresse, manque plus que le DDS

18/06 DDS reçu, mais rien n’oscille, a suivre…

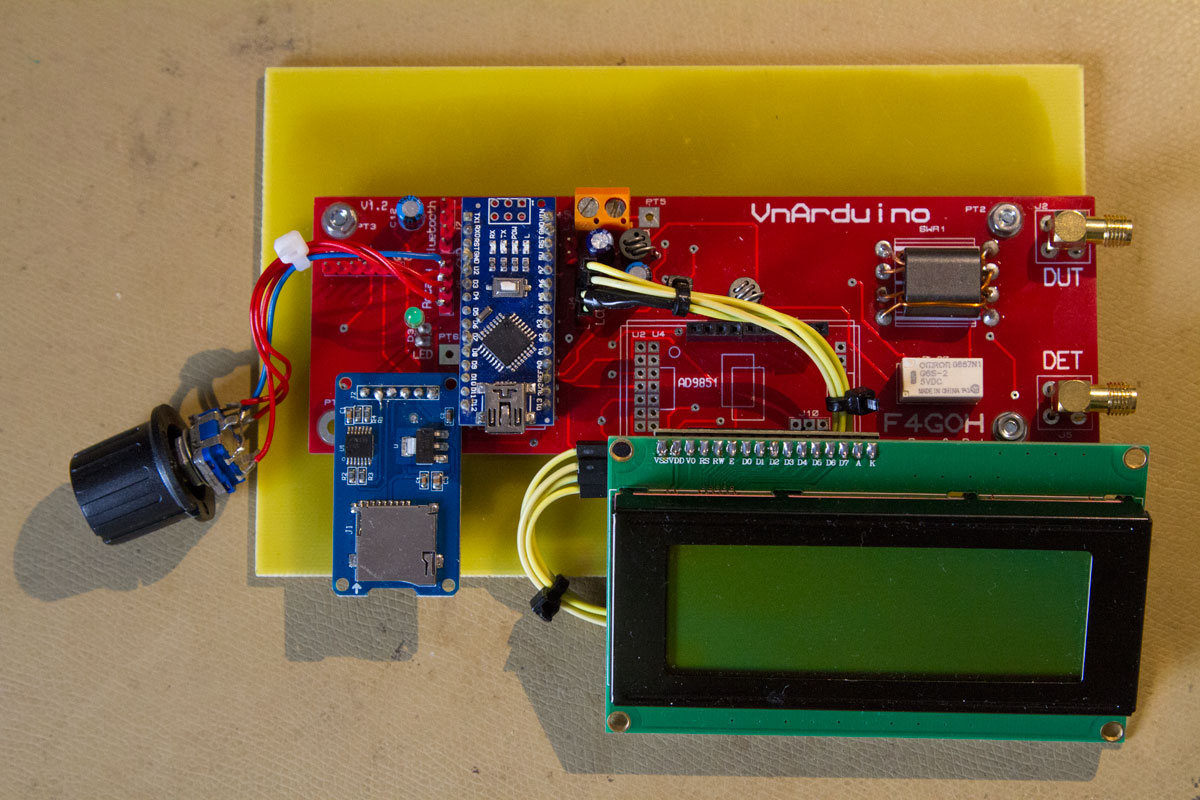

30/06 Après quelques investigations, et quelques corrections … j’ai enfin un signal, il n y a plus qu’a faire une calibration correcte pour avoir le VNA opérationnel.
