Obsolescence programmée, réparation d’une station de charge USB, Watt & Co CH220-5-DOCK
Article rédiger en Français, ce produit n’étant a ma connaissance vendu quand France. WATT&CO est une startup d’une dizaine de personnes, installée dans le Vaucluse.

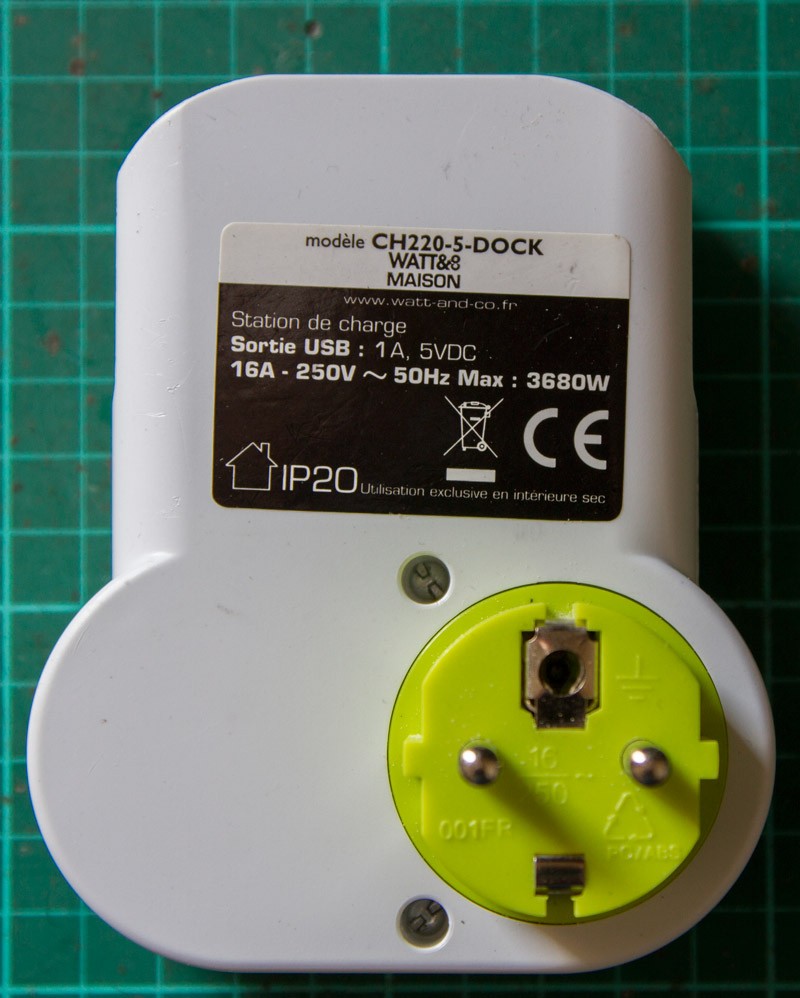

Watt & Co CH220-5-DOCK, de son nom commercial est une station de charge USB pour téléphone mobile, j’en ai eu trois qui sont passer entre mes mains, tomber en panne quasiment au même moment, le défaut vient d’une diode qui fini par cramé et rendre inopérant le circuit, la remplacer par une équivalence permet de résoudre le problème.

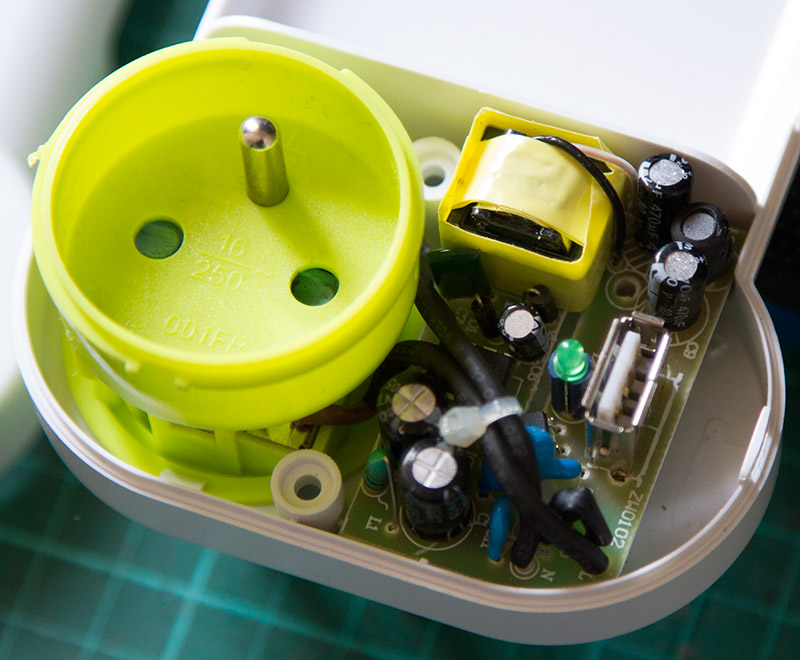

Première étape, démonté l’appareil, deux vis de sécurité a retirer avec le tournevis qui va bien.

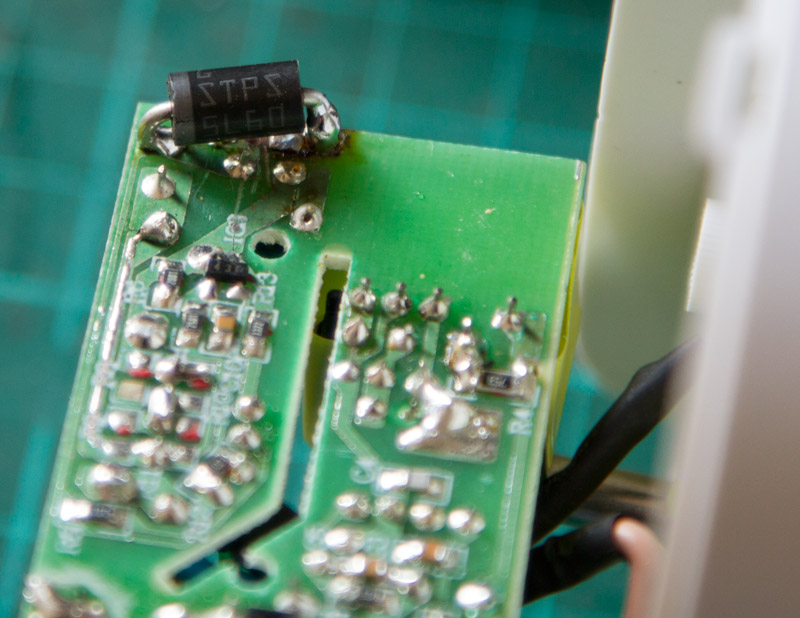

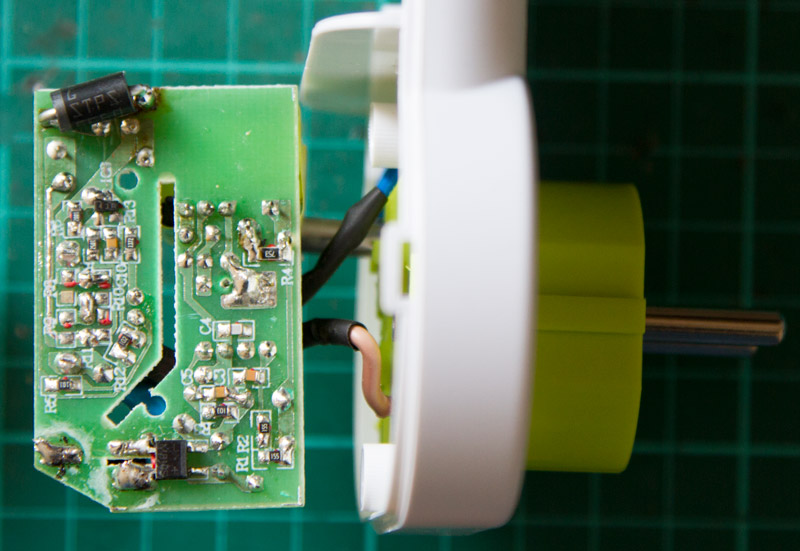

Retirer le circuit de son logement, derrière celui ci (en haut a gauche) se trouve une diode Schottky CMS, les modèles que j’ai eu, avaient un composant complétement cramé, impossible donc de connaitre la reference exact. Prendre un modele 60V/5A suffira, par gage de sécurité, j’ai utiliser une STPS5L60.
merci beaucoup, j’en ai 2 et même souci. Super avec les photos
Au moins je sais quoi faire désormais.
merci encore, très bon blog
Bonjour,
moi c’est le composant en haut a droite sur ta 2eme photo (a droite de C8)
je pense que c’est un condensateur il est complétement noirci , donc impossible de lire la valeur
Pourrais tu stp m’indiquer la valeur de ce composant
Merci par avance
Je regarde ce soir. Mais vue sa tete ca resemble plutot a une inductance, peut etre que le condo a coter a « bavé »
alors c’est bien une inductance, L2, noirci également, tu peux la dessoudé pour mesuré la valeur, peu probable qu’elle est fait fusible.
Bonjour, j’ai trouve le blog geniale. Par contre, j’ai changé le diode, le LED s’allume mais pas de current qui sorte via le port USB. Aussi j’ai trouvé le regulateur de voltage (IC1) un peu noirci, peut être que c’est l’autre problème.
bonjour, il faudrai que je le demonte pour reverifier, avez vous la reference de ce circuit ?
Bonjour, Merci bien pour la reponse. Oui, j’ai la reference: LN5R05A 1434B fabriqué par P.
pas trouvé de datasheet peut etre un regulateur 5v en boitier dil 8broches
